絕緣油的含氣量是油質監督的一項比較重要的指標，用氣相色譜法測定絕緣油中溶解氣體的組分含量，是判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網安全有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段。
方法引用標準
◆DL/T 703-1999《絕緣油中含氣量的氣相色譜測定法》
◆GB/T 17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》
◆電力行業標準DL/T 722-2000《變壓器油中溶解氣體分析和判斷導則》
◆GB/T7252-2001《變壓器油中溶解氣體分析和判斷導則》
變壓器油專用色譜儀基本配置
| 產品名稱 | 產 地 | 規格型號 | 數量 | 單位 | |
| 氣相色譜儀 | 武漢 | 泰特氣相色譜儀（雙FID+TCD+Ni轉化爐+進樣被壓+PIP填充柱進樣器）自動點火 | 1 | 臺 | |
| 色譜柱 | 上海 | 變壓器油專用柱3根 | 1 | 套 | |
| 色譜工作站 | 上海 | 變壓器油專用工作站 | 1 | 套 | |
| 氫氣發生器 | 武漢 | 產生高純度氫氣（0-300ml/min） | 1 | 臺 | |
| 空氣發生器 | 武漢 | 產生三級無油壓縮空氣 | 1 | 臺 | |
| 標準氣體 | 定做 | 4L 變壓器油專用 | 1 | 瓶 | |
| 標氣閥 | 山東 | 標氣鋼瓶專用 | 1 | 套 | |
| 色譜配套備件 | 全國配套 | 注射器，氮氣凈化器，雙向針頭，小膠帽等 | 1 | 套 | |
| 以下自購或代為采購： | |||||
| 全自動振蕩器 | 國產 | 用于樣品油氣的收集 | 1 | 套 | |
| 電腦打印機 | 聯想 | 聯想商務機，需要配置網絡接口 | 1 | 套 | |
儀器基本技術指標
| 型號 | GC2020N | GC2030 |
| 溫度控制 | 室溫以上6℃-400℃ | 室溫以上4℃-450℃，選用液氮制冷：-80℃-400℃ |
| 柱箱溫控精度 | ±0.1℃ | ±0.05℃（升級為0.02） |
| 顯示精度 | 0.1℃ | 0.1℃ |
| 柱箱程升速率 | 0-25℃/min（調節增量0.1℃/min）最高可達40℃/min | 0-40℃/min（調節增量0.1℃/min）最高可達80℃/min |
| 程序升溫重復性 | ≤1％ | ≤1％ |
| TCD檢測器靈敏度 | S值≥6000mv.ml/mg(苯)，最高可達80000 mv.ml/mg(苯) | S值≥10000mv.ml/mg(苯)，最高可達12000 mv.ml/mg(苯) |
| 基線漂移 | ≤30uv/30min | ≤20uv/30min |
| 基線噪音 | ≤5uv | ≤3uv |
| FID檢測器檢出限 | ≤5×10-12g/s（十六烷），最低可達3×10-12g/s | ≤3×10-12g/s（十六烷），最低可達1.5×10-12g/s |
| 基線漂移 | ≤ 5×10-13A | ≤ 5×10-13A |
| 基線噪音 | ≤2×10-1３A/30min | ≤2×10-1３A/30min |
| ECD檢測器檢出限 | ≤1 x 10-13g/s（r-666） | ≤3 x 10-14g/s（r-666） |
| 基線漂移 | ≤ 1×10-13A | ≤ 1×10-13A |
| 基線噪音 | ≤5×10-14A/30min | ≤5×10-14A/30min |
| FPD檢測器檢出限 | ≤5 x 10-11 g/s（甲基對硫磷中硫） | ≤2 x 10-11 g/s（甲基對硫磷中硫） |
| 基線漂移 | ≤ 4×10-11A | ≤ 4×10-11A |
| 基線噪音 | ≤2×10-11A/30min | ≤2×10-11A/30min |
| 擴展 | 可增加4個外部事件 | 可增加8個外部事件 |
| 自動化工程 | —— | 可增加：自動點火功能、實現自動進樣器連接、四路流量壓力顯示功能，可選用反控工作站實現數據反控 |
變壓器油測定指標
變壓器油中氣體最小檢測限 （單位ul/L）
| H2 | CO | CH4 | CO2 | C2H4 | C2H6 | C2H2 |
| ≤1.5 | ≤0.06 | ≤0.05 | ≤0.2 | ≤0.08 | ≤0.08 | ≤0.08 |

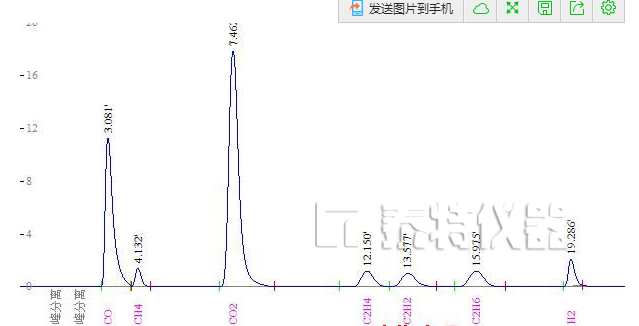

典型色譜圖如下：
